Single Line Diagram (SLD) adalah “peta utama” sistem tenaga listrik yang merangkum sumber, trafo, busbar, kabel, beban, serta perangkat proteksi dalam satu garis representasi. Di lingkungan industri, SLD bukan sekadar gambar teknis, tetapi dasar untuk studi aliran daya, hubung singkat, koordinasi proteksi, hingga analisis arc flash. Karena itu, pemodelan SLD di ETAP versi terbaru perlu dilakukan dengan rapi, konsisten, dan sesuai data lapangan agar hasil simulasi benar-benar bisa dipakai untuk pengambilan keputusan.

Menyiapkan Data Sistem sebelum Membuat Model

Langkah pertama adalah menyiapkan data yang valid. Kumpulkan data sumber (utility atau generator), rating trafo, kapasitas bus, panjang-jenis kabel, tipe pemutus (breaker), CT/VT bila diperlukan, serta detail beban (motor, panel, lumped load). Idealnya, data diambil dari as-built drawing, nameplate peralatan, datasheet pabrikan, dan hasil pengukuran aktual. Kesalahan paling umum di tahap ini adalah memasukkan rating yang tidak sesuai (misalnya kV, kA, atau %Z trafo), yang akan membuat hasil short circuit dan load flow melenceng.

Membangun Single Line Diagram di ETAP

Setelah data siap, buat proyek baru dan tentukan base frequency (umumnya 50 Hz di Indonesia) serta standar yang dipakai. Di ETAP, Anda biasanya memulai dari penyusunan jaringan secara top-down: sumber → bus utama → trafo → bus distribusi → feeder → beban. Gunakan simbol komponen ETAP yang sesuai (utility, generator, transformer, bus, cable, breaker, relay, motor, static load). Pastikan konektivitas antar elemen benar; koneksi yang putus atau salah node akan membuat studi tidak dapat dijalankan atau menghasilkan alarm yang membingungkan.

Panduan Pemodelan Single Line Diagram di ETAP Terbaru

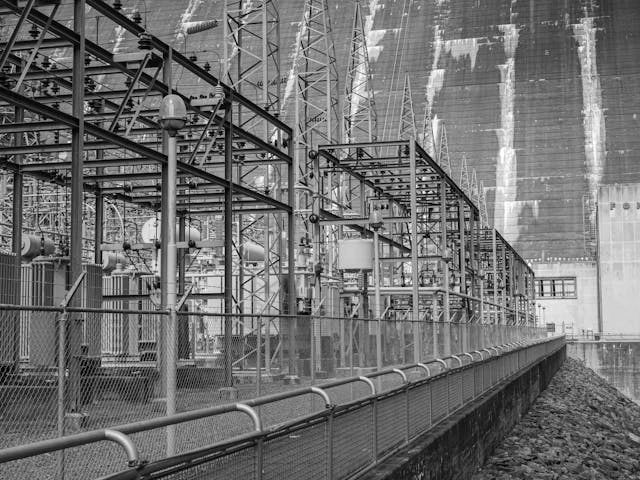

Ilustrasi. Sumber: Pexels.com/Dirk Schuneman

Kunci pemodelan yang baik adalah konsistensi penamaan dan struktur. Terapkan aturan naming (misalnya BUS-MV-01, TR-01, CB-01) dan gunakan layer/annotation seperlunya agar diagram mudah dibaca. Untuk sistem yang besar, kelompokkan area (substation, MCC, panel LV) agar navigasi model tidak berantakan.

Mengisi Parameter dan Validasi Model

Isi parameter trafo, kabel, breaker, motor, dan beban statis; gunakan library ETAP, namun periksa ulang karena default sering tidak sesuai. ETAP terbaru punya library dan template, tetapi tetap perlu dicek karena setting default sering tidak cocok kondisi lapangan.

Sesudah input, validasi base kV tiap bus, cek logika arah aliran daya, lalu gunakan error checking temukan komponen belum lengkap. Uji cepat dapat dimulai dari load flow sederhana untuk melihat apakah ada undervoltage/overvoltage yang ekstrem. Jika hasil tampak tidak realistis, periksa kembali impedance trafo, panjang kabel, dan profil beban—tiga sumber masalah paling sering.

Menyiapkan Model untuk Studi Lanjutan

SLD rapi dapat dipakai untuk studi hubung singkat, koordinasi proteksi, starting motor, harmonik, sampai arc flash sesuai modul ETAP. Simpan versi model tiap perubahan besar, lalu lampirkan catatan asumsi data agar tim lain bisa menelusuri alasan setting tertentu.

Dengan SLD benar di ETAP terbaru, perusahaan mempercepat analisis, menaikkan keandalan sistem, menekan risiko trip, serta downtime operasional. Yang terpenting, hasil simulasi menjadi kredibel karena berangkat dari model yang akurat dan terdokumentasi.
